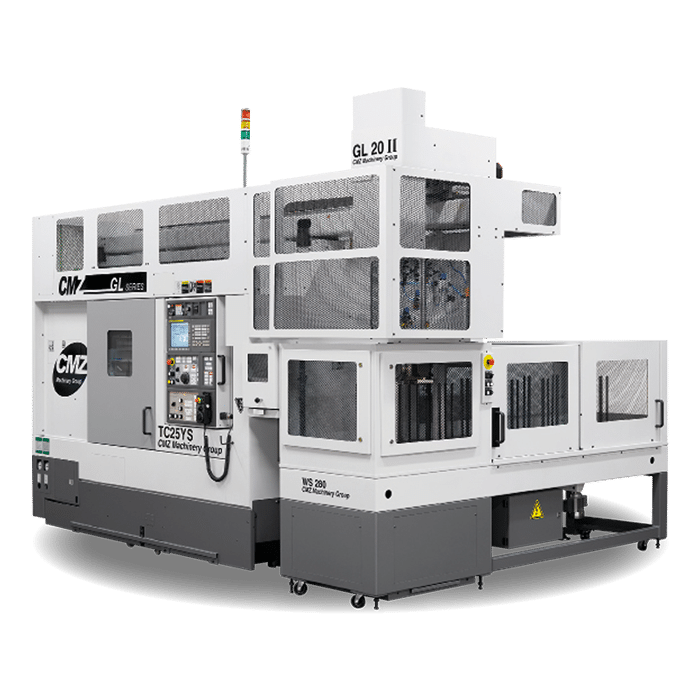

Tour à commande numérique avec robot et embarreur – 4 machines
BROCHE PRINCIPALE
- Diamètre mandrin : Ø315 mm
- Alésage du mandrin : Ø95 mm
- Vitesse de broche maxi : 3000 tr/min
BROCHE DE REPRISE
- Diamètre mandrin : Ø165 mm
- Alésage du mandrin : Ø43 mm
- Vitesse de broche maxi : 5000 tr/min
- Distance entre la face du mandrin et la pointe : 765,7 mm
- Embarreur : longueur jusqu’à 1500 mm

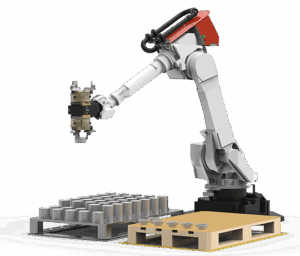

- Robot de chargement : 14 palettes Ø maxi 280 mm, 75 kg par palette
- Axes X, Y, Z et C

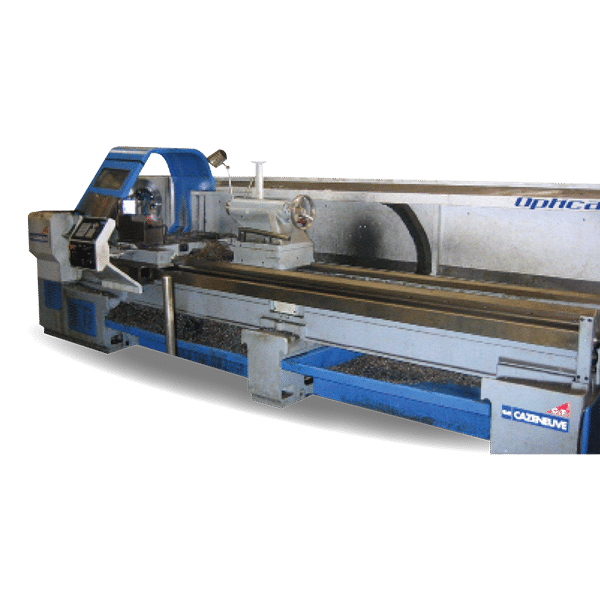

1 Tour semi-conventionnel
- diamètre maxi entre pointes : Ø540 mm
- distance entre pointes : 3000 mm
- diamètre maxi au-dessus du banc : Ø800 mm
- alésage du mandrin : Ø80 mm
- course transversale : 660 mm
- course longitudinale : 3170 mm
- vitesse de broche maxi : 2500 tr/min
- capacité maxi lunette : Ø310 mm

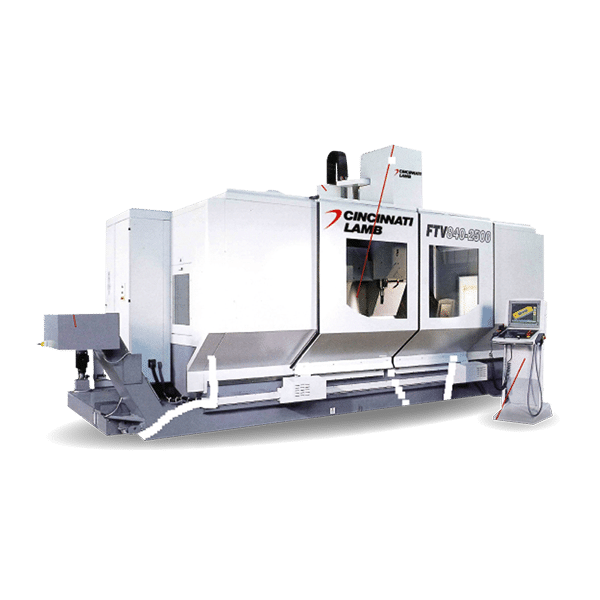

4 Centres d’usinage palettisables et cloisonnables
TABLE PENDULAIRE
- dimensions table :
X = 3700 mm Y = 1005 mm Z = 1500 mm - distance nez de broche / table : 120 mm – 920 mm
- poids maxi par table : 10 T
- 3 axes (XYZ) + 1 axe mandrin diviseur
- diamètre plateau : Ø 400 mm
- hauteur de l’axe par rapport à la table : 225 mm
- 36 outils magasin
- diamètre maxi outil : Ø100 / Ø75 mm
- longueur maxi outil : 350 mm
- vitesse de broche maxi : 5000 tr/min

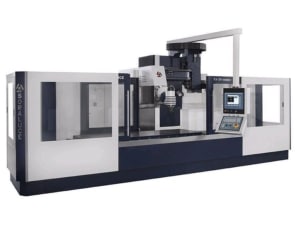

1 Centre d’usinage grande capacité
- dimensions table :
X = 3500 mm Y = 1200 mm Z = 1250 mm - distance nez de broche / table : 1250 mm
- poids maxi par table : 7.8 T
- 5 axes (XYZ)
- 20 outils magasin
- diamètre maxi outil : Ø125
- longueur maxi outil : 300 mm
- vitesse de broche maxi : 4000 tr/min

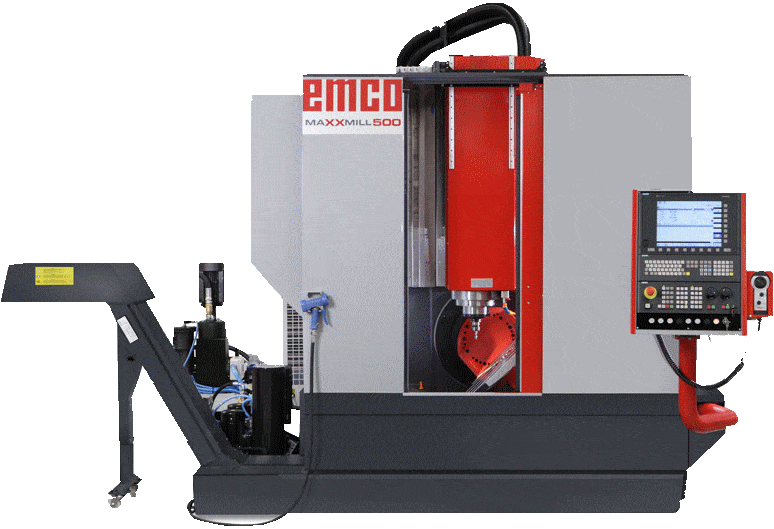

Centre 5 axes
- dimensions tables : X = 600 mm Y = 600 mm
(rotative et basculante) - course X : 650 mm
- course Y : 550 mm
- course Z : 500 mm
- poids maxi sur table : 250 kg
- vitesse de broche maxi : 15 000 tr/min

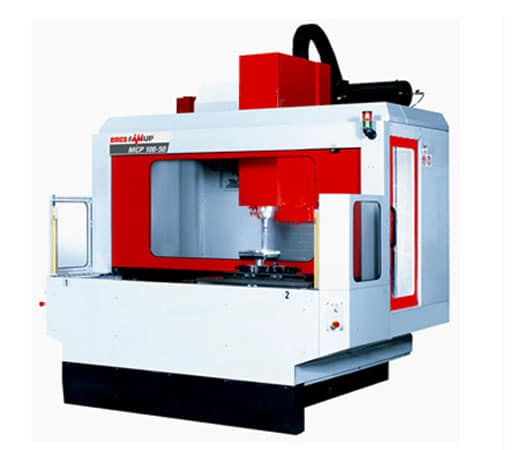

Centre palettisé
- dimensions tables :
X = 1000 mm Y = 450 mm - course X : 1100 mm
course Y : 500 mm
course Z : 640 mm - poids maxi sur table : 600 kg
- vitesse de broche maxi : 12 000 tr/min
- nombre d’axes : 3
- 30 outils magasin

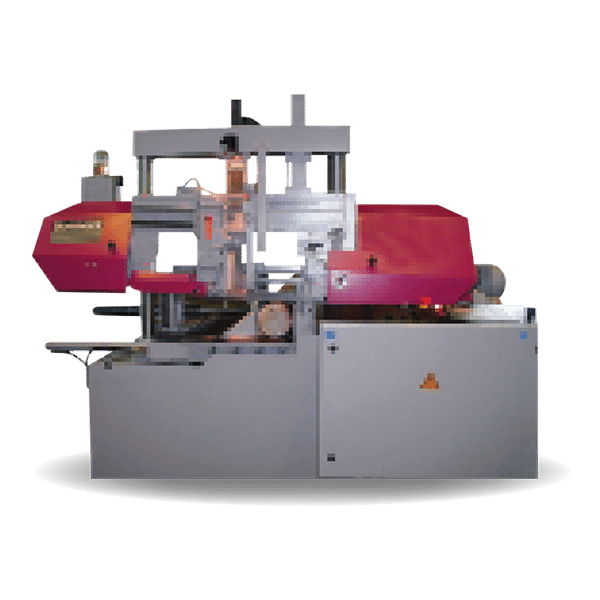

4 Scies
- Programmateur CNC
(optimisation des longueurs de coupes) - Capacité de coupe rond : Ø410 mm
- Capacité de coupe rectangle : 500×400 mm
- Angle de découpe +30° / -60° en automatique

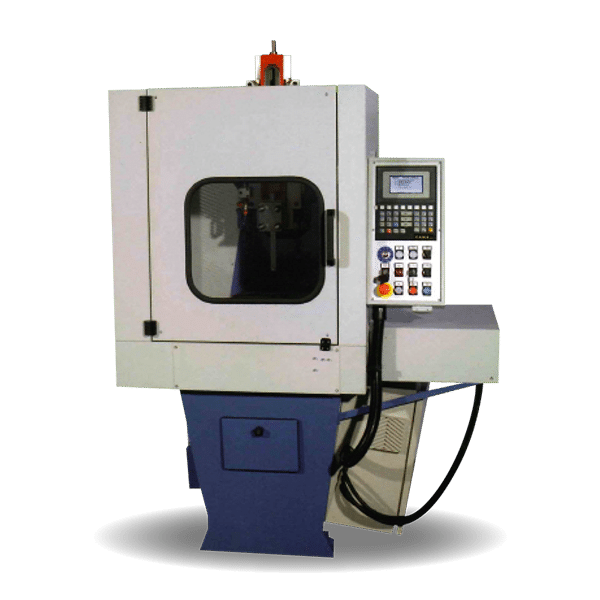

1 Claveteuse
- Surface de la table : Ø450 mm
- Tablepercée au centre : Ø135 mm
- Course longitudinale : 340 mm
- Course verticale du bélier : 300 mm
- Plateau diviseur

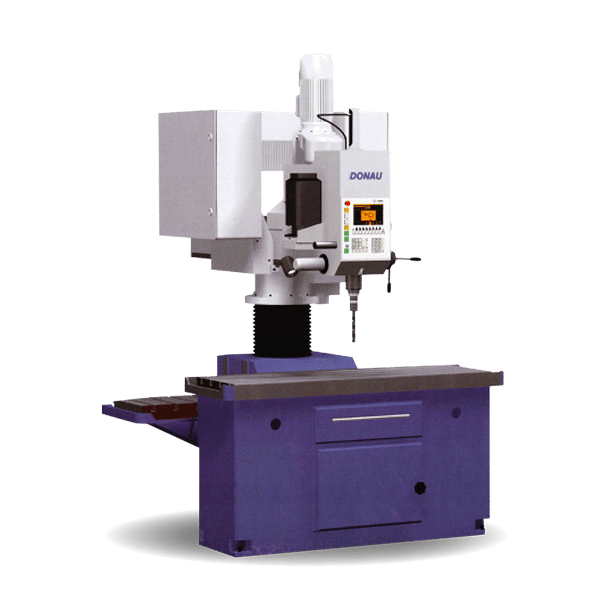

1 Perçeuse Numérique
- dimensions table n° 1 : X = 1665 mm Y = 500 mm
- dimensions table n° 2 : X = 800 mm Y = 600 mm
- distance nez de broche / table : 95 mm – 705 mm
- distance nez de broche / sol : 995 mm – 1605 mm
- vitesse de broche maxi : 2800 tr/min
- diamètre de percage maxi : Ø40 mm
